استفاده از فنر سقف صنعتی بزرگ در مرکز ورزشی بسکتبال داخلی

Name: استفاده از فنر سقف صنعتی بزرگ در مرکز ورزشی بسکتبال داخلی
Brand: استفاده از فنر سقف صنعتی بزرگ در مرکز ورزشی بسکتبال داخلی
SKU: استفاده از فنر سقف صنعتی بزرگ در مرکز ورزشی بسکتبال داخلی
Rating: 4.5 (183 reviews)

جزئیات محصول

شرایط پرداخت و حمل و نقل

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            هواپیمای سقف صنعتی بزرگ,پنکه سقفی بزرگ صنعتی, Large Industrial Ceiling Fan


شماره مدل:	DX/DS	علامت تجاری:	DS
منشاء:	چین	کد HS:	8414593000
سفارشی سازی:	در دسترس	بسته حمل و نقل:	بسته بندی چوبی
مشخصات:	قطر 7.3 متر

شماره مدل:	DX/DS
علامت تجاری:	DS
منشاء:	چین
کد HS:	8414593000
سفارشی سازی:	در دسترس
بسته حمل و نقل:	بسته بندی چوبی
مشخصات:	قطر 7.3 متر

توضیحات

استفاده از فنر سقف صنعتی بزرگ در مرکز ورزشی بسکتبال داخلی

توضیحات محصول

بادي که از هواپيمه هاي بزرگ سقف صنعتي مي افته شبيه سيستم بادي طبيعي است سرعت باد بهترين احساس خنک پوست انسان استفراهم کردن محیط کار مناسب برای کارکنان در تابستان گرمبنابراین بهبود بهره وری تولید.
عملکرد فن:
1)تهویه
فن باعث بهبود مبادله هوا در کل فضا می شود، طراحی کامل آن می تواند سرعت 2-3 متر در ثانیه را تولید کند و شما را احساس لذت بردن از سیستم بادی طبیعی می کند.باعث پخش دود می شه، رطوبت، دی اکسید کربن و هوای ضعیف با گرانش خاص بالا. به منظور بهبود کیفیت منطقه کار، ایجاد محیط کار سالم، خشک و ایمن، بهبود کارایی کار.
2)راحت بودن
این کار راحت است، سیستم کنترل جدیدترین سیستم کنترل کنورتر فرکانس بدون قطب را اتخاذ می کند.رابط کاربری انسانی نیز به شما اجازه می دهد از زیبایی الکترونیک و مکانیکی لذت ببرید.

تخلیه آب

چون می تواند حجم زیادی هوا تولید کند، به طور موثر گردش هوا را ارتقا دهد، به طوری که رطوبت به خوبی پراکنده شود، احتمال مشکلات مانند حشرات، قارچ و غیره را به شدت کاهش می دهد.
4)زيبا و پايدار
پس از درمان سطح پیچیده،محصول می تواند از درد تمیز کردن دوره ای جلوگیری کند،نسبت هزینه به عملکرد بالاتر است،زندگی هر فن می تواند به بیش از 10 سال برسد.

صرفه جویی در انرژی

قدرت نامی موتور روی فن 1.5KW است، هر فن می تواند 1000 متر مربع را پوشش دهد، 8 ساعت در روز، مصرف انرژی قدرت فقط 10 درجه است،در مقایسه با فن های معمولی کوچک و مصرف انرژی بالا، شرایط هوا، فن بزرگ سقف صنعتی می تواند مدل صرفه جویی در انرژی نامیده شود، می تواند به شدت هزینه های عملیاتی شما را کاهش دهد.
اصل کار:
فن سقفی بزرگ یک سری محصولات است که به ویژه برای صرفه جویی در انرژی و بهبود محیط کار توسعه یافته است.یخچال تنها راه برای رسیدن به اثر خنک کننده و راحت نیست. مساحت یک فن می تواند با ابعاد قطر آن تعیین شود، اما هیچ ربطی به سرعت آن ندارد.هواپیمای صنعتی با قطر بزرگ و سرعت کم تمام این ویژگی ها را ترکیب می کند..
بعد از سال ها تحقیق و اکتشاف با ادغام تکنولوژی پیشرفته هواپیمایی در خارج از کشور ما دای سن یک نوع تیغه های پروپلر با عملکرد فوق العاده ای را توسعه دادیمبا چرخش آهسته با باد مداوم و ساکت مطابقت داردحجم زیادی از جریان هوا تولید شده توسط تیغه های منحصر به فرد و بسیار کارآمد آن را به سمت پایین فشار می دهد، بنابراین یک خروجی پروپلر تقریبا کامل ساخته شده است.
آن حجم زیادی از جریان هوا را به زمین فشار می دهد، و جریان هوا در سطح بالا را به صورت افقی حرکت می دهد، بنابراین گردش هوا را ایجاد می کند.مزیت پوشش کلی زمین و گردش سه بعدی هوا است.
سرعت باد تولید شده توسط"فن بزرگ سقف صنعتی"حدود 1 تا 3 متر در ثانیه است،که کاملاً بر اساس بهترین احساس خنک شدن زمانی که جریان هوا از طریق پوست انسان عبور می کند محاسبه شده است. جریان هوا خیلی قوی باعث می شود افراد احساس تحریک شوند، احساس مستقیم تنفس شوند،سرعت بالای جریان هوا هم باعث سرگیجه می شهفقط از طريق تبخير پوست با سرعت باد مي تونه مردم رو زيبا کنه'احساس خنک شدن.

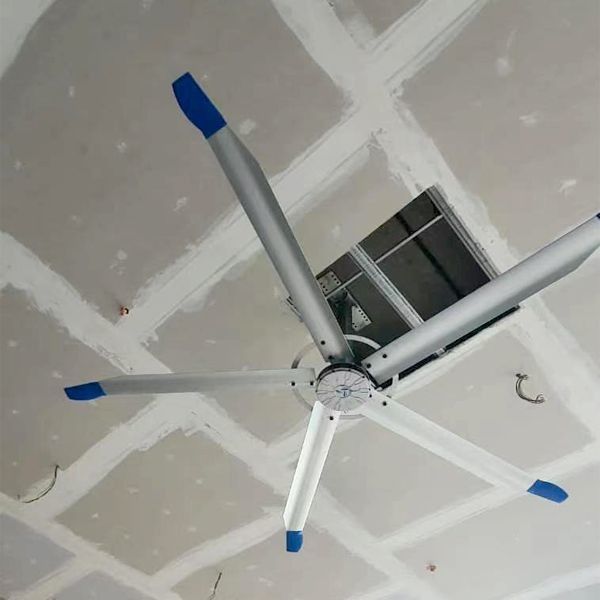

Large Hvls Industrial Ceiling Fan Application in Inner Basketball Sports Center

"ديزن"استاندارد فنی فنر سقف صنعتی
عمومی
شماره مدل ------------------------------------------------------------------DS-73
حالت عمل ---------------------------------------------------------------------------- اجرا به جلو
قطر -------------------------------------------------------------------------------------------- 24 فوت / 7.3 متر
سبک تیغه ------------------------------------------------------------------------------------ پرتو هواپیمایی
تعداد تیغه ها ---------------------------------------------------- 6
قدرت اسب اسب اسب اسب اسب اسب اسب اسب
وزن آویزان (به طور متوسط) ---------------------------------------------- 156 کیلوگرم
وزن حمل و نقل (شامل جعبه کنترل، سخت افزار نصب) (متوسط) 186 کیلوگرم
حداکثر دی سی بی
(* مقادیر دی بی توسط آزمایش بدست آمده است. مقادیر برنامه های کاربردی / نصب خاص ممکن است متفاوت باشد.

عملکرد (در حداکثر سرعت)
جابجایی (fwd، بستن پایین) ---------- 16800 CMM ((m3/min)
حداکثر سرعت 50 دور در دقیقه
مصرف برق @ حداکثر سرعت ----------------------- 1.5 kW
کارایی @ 100% حداکثر سرعت ------------------------------------ 8.53CMM/ وات
حداکثر ناحیه موثر(با توجه به ارتفاع مختلف نصب و همچنین زیر موانع متفاوت است)---- 600 تا 1400 متر مربع
فاصله صنعتي معمول ---------------------------------------------12-40 متر

نصب سخت افزار
نصب استاندارد
کلیمپ I-Beam جهانی با مفصل چرخش و 250mm Drop
چسب گلام (اختیاری) براکت با مفصل چرخش و 200MM Drop

افزونه های اضافی قطره (Puyou)--------- تا 2 متر در 20 سانتی متر افزایش
موتور
موتور چرخ دنده --------------------------------------------------- CV40-30-1500
ساختار ناقل ----------------------------------------------- ناقل حمل سنگین SKF
طول عمر طراحی 12 سال
HP ------------------------------------------------------------ 2 / 1.5 kW
دمای عملیاتی محیط ------ -20 درجه سانتیگراد تا +40 درجه سانتیگراد
کلاس عایق بندی H
کلاس حفاظت IP 55
وضعیت کار S 1
فاکتور خدمات 0.8/0.78
جعبه گیربکس
نوع ---------------------------------------------------- دو مرحله ای
مدت زمان استفاده روغن روان کننده ماشین آلات مصنوعی، بدون نگهداری
پنل کنترل موتور (MCP)
قدرت استاندارد و حداکثر آمپر مصرف ---------220V AC 2Ø (16A) OR 380 AC 3Ø (20A)
چراغ نشان دهنده قدرت _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
فیلتر خط RF
بازکن هوا شنایدر 220V1Ø16A 380V3Ø16A
کابل VFD موتور درایو -----------------RVV1*
مبدل فرکانس
کنترل کننده فرکانس بدون قطب,(1.5 کیلو وات) 380 ولت/220 ولت
اجزای ایمنی
پیچ چرخ چرخ
ساختار ضد سقوط مکانیکی
کابل فولادی پوشانده با پلاستیک
پیوندهای نگهدارنده تیغه (6) ، کابل ایمنی، سیم های مردانه (فقط نصب سقف)
پیچ های قوی و مغز های ضد لغزش 8 عدد8,10.9، 12.9 درجه برای ساختارهای مختلف.
تضمین
يک سال گارانتي قطعات بر موتور، تیغه، جعبه دنده و پنل کنترل

مدل محصول

	مدل	ولتاژ	قدرت	قطر	حداکثر سرعت	حجم	سر و صدادرجه	وزن
فنگشن سیری	DS-73	220 ولت/380 ولت	1.5KW	7.3M	50	16800m3/min	≤60	۱۵۶ کیلوگرم
	DS-66	220 ولت/380 ولت	1.5KW	6.6M	55	12862 متر3/دقیقه	≤60	۱۵۱ کیلوگرم
	DS-60	220 ولت/380 ولت	1.5KW	6.0M	60	12261 متر3/دقیقه	≤60	۱۴۸ گرم
	DS-54	220 ولت/380 ولت	1.5KW	5.4M	65	11963 متر3/دقیقه	≤60	۱۴۴ کیلوگرم
فنگ شینگسری	DS-4.8	220 ولت	0.75KW	4.8M	75	10675 متر3/دقیقه	≤40	۶۰ کیلوگرم
	DS-4.2	220 ولت	0.52KW	4.2M	85	5213 متر3/دقیقه	≤40	۵۶ کیلوگرم
	DS-36	220 ولت	0.40KW	3.6M	95	3326 متر3/دقیقه	≤40	52 کیلوگرم
	DS-30	220 ولت	0.35KW	3.0M	120	۲۶۷۳ متر/دقیقه	≤40	۴۸ کیلوگرم

پیکربندی اجزای کلیدی

★دستگاه راننده

•فنگشنفان سری موتور گیربکس تایوان/آلمان را اتخاذ می کند

•فنگ شینگسری اولین برش غیر کربن صنعت را اتخاذ می کند، چرخش بزرگ، موتور DC، جایگزین کاهش دهنده سرعت موتور سنتی، ادغام بالا،بهبود قابلیت اطمینان و بهره وری انتقال
★دستگاه کنترل

•فنگشنفانتزی سری تایوان / آلمان برند اینورتر را اتخاذ می کندبدون گامتغییر سرعت (کنترل کننده ضد انفجار اختیاری) برای پیکربندی قطع کننده مدارجریان بیش از حدحفاظت از بیش از حد بار، فن خنک کننده و سایر اجزای آن

•فنگ شینگفن سری یک کنترلر بدون برس خاص را اتخاذ می کند
★تیغه ی فن

•مواد تیغه فن استفاده می شود داروی T6 آلیاژ منیزیم آلومینیوم، مقاومت در برابر خوردگی، قدرت بالا، سختی بالا

•نرم افزار پیشرفته شبیه سازی مایعات (CFD) شبیه سازی و آزمایش تونل بادی، مطابق با ضد خستگی آیرودینامیک

•با عملکرد تاخیر شروع، بار و تاثیر موتور به شدت کاهش می یابد، و عمر خدمت طولانی استاره

★اجزای ساختاری

•قطعات ساختاری توسط لیزر Q235B شکل می گیرند، ساختار سفت کننده را خم می کنند، و ضخامت بخش 8 میلی متر است.

•برای پیچ ها از بولت های فولاد آلیاژ و مغز های ضد لغزش استفاده می شود..

•سیم فولادی طناب و turnbuckle ساختار تنش برای تثبیت فن در برابر سقوط

• شاسی یکپارچه می تواند از خطر شکستگی جلوگیری کند، ساختار ضد سقوط می تواند از نقص پیچ جلوگیری کند، شاسی می تواند سقوط کند،طرح طرح سوراخ ساختار پلائیوود می تواند از لغزش جلوگیری کند، ساختار قابل تنظیم برای هر شرایط نصب مناسب است و سوراخ کمر قابل تنظیم شکل قوس را می توان تنظیم کرد تا سطح هواپیما شاسی تیغه را تضمین کند

مقایسه سه روش خنک کننده در کارخانه 1000 متر مربع

حالت خنک کننده	مقدار	قدرت / واحد	قدرت بالا	مقایسه کلی
تهویه مطبوع مرکزی	1	80KW	80KW	دیوارها و درها و پنجره های کارخانه نیاز به عایق بندی دارند. هزینه یک بار سرمایه گذاری تجهیزات بالا است.و هزینه نگهداری از تعویض عنصر فیلتر و اضافه کردن یخچال بالا است
فن صنعتی سنتی	40	0.3KW	12KW	نصب فن های دیواری سنتی توسط دیوارها و ستون ها محدود می شود. خطوط برق فن های کف پراکنده هستند، که خطرات امنیتی بالقوه دارد.برای موهای کارکنان مخلوط شدن با بادکنک ها امن نیست، که یک فضای کوچک را اشغال می کند و عمر کوتاه را پوشش می دهد
7.3Mفن بزرگ سقف صنعتی	1	1.5KW	1.5KW	منطقه پوشش بزرگ، عمر طولانی، هزینه نگهداری کم، نصب فضای کارگاه را اشغال نمی کند، ایمنی و حفاظت از محیط زیست

مصرف انرژی فن سقف صنعتی بزرگ حدود 1 / 50 از تهویه مطبوع مرکزی و 1 / 10 از فن دیواری صنعتی سنتی است

***جای مناسب نصب: هر ساختار به اندازه کافی بالاکارخانه، ورزش مرکز، تدارکات محل، ماشينتعمیرکارگاه ها، سوپرمارکتفرودگاه,بسته بندیکارگاه،حيوانشیرخوارصنعت، هر صنعتانواعسالن، به عنوانبه عنوان مرکز تناسب اندام و غیره
*** ارتفاع نصب: "فنگشنمحصولات سری برای 6 متر تا 20 متر ارتفاع.
"فنگ شینگمحصولات سری برای ارتفاع 3 متر تا 6 متر.
*** راه حل برای سه نوع اصلی از سازه های نصب مانند تصاویر بالا.

انواع مختلفی از سازه های ساختمانی وجود دارد. ما روش های نصب سه سازه رایج را به شما ارائه می دهیم (شکل سمت راست):

جریان هوا از فن

برنامه های کاربردی معمولی مشتری
