اندازه بزرگ فن سقف صنعتی

جزئیات محصول

محل منبع: چین

نام تجاری: daisen

گواهی: RoHS, ISO, UL, CE, SGS

شماره مدل: DS

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1PCS

قیمت: negotiable

جزئیات بسته بندی: چوبی

زمان تحویل: 3 روز

شرایط پرداخت: L/C، T/T، Money Gram

بهترین قیمت رو بدست بیار

حالا تماس بگیرید

مشخصات

توضیحات

مشخصات

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    فنر سقف صنعتی بزرگ


شماره مدل:	DS-6.6	کد HS:	841459100
بندر:	گوانگژو، چین	بسته حمل و نقل:	بسته بندی چوبی
گواهی:	ISO	مشخصات:	قطر 7.3 متر
علامت تجاری:	DS	منشاء:	چین

شماره مدل:	DS-6.6
کد HS:	841459100
بندر:	گوانگژو، چین
بسته حمل و نقل:	بسته بندی چوبی
گواهی:	ISO
مشخصات:	قطر 7.3 متر
علامت تجاری:	DS
منشاء:	چین

توضیحات

اندازه بزرگ فن سقف صنعتی

توضیحات محصول

پرسش و پاسخ مشتری

براي اطلاعات بيشتري از من يه چيزي بپرس

توضیحات محصول

بادي که از هواپيمه هاي بزرگ سقف صنعتي مي افته مثل سيستم بادي طبيعي احساس مي شه سرعت باد بهترين احساس خنک پوست انسان استفراهم کردن محیط کار مناسب برای کارکنان در تابستان گرمبنابراین بهبود بهره وری تولید.
عملکرد فن:
1)تهویه
فن بهبود تبادل هوا در یک فضای کامل، آن را'طراحی کامل و ساده می تواند سرعت 2-3m / s بادی سه بعدی را تولید کند و باعث می شود احساس کنید که از سیستم بادی طبیعی لذت می برید.دی اکسید کربن و هوای ضعیف با گرانش خاص بالابرای بهبود کیفیت محیط کار، ایجاد محیط کار سالم، خشک و ایمن، بهبود کارایی کار.
2)راحت بودن
این کار راحت است، سیستم کنترل جدیدترین سیستم کنترل کنورتر فرکانس بدون قطب را اتخاذ می کند.رابط کاربری انسانی نیز به شما اجازه می دهد از زیبایی الکترونیک و مکانیکی لذت ببرید.

تخلیه آب

چون می تواند حجم زیادی هوا تولید کند، به طور موثر گردش هوا را ارتقا دهد، به طوری که رطوبت به خوبی پراکنده شود، احتمال مشکلات مانند حشرات، قارچ و غیره را به شدت کاهش می دهد.
4)زيبا و پايدار
پس از درمان سطح پیچیده،محصول می تواند از درد تمیز کردن دوره ای جلوگیری کند،نسبت هزینه به عملکرد بالاتر است،زندگی هر فن می تواند بیش از 10 سال باشد.

صرفه جویی در انرژی

قدرت نامی موتور در فن 1.5KW است، هر فن می تواند 1000 متر مربع را پوشش دهد، 8 ساعت در روز، مصرف انرژی قدرت فقط 10 درجه است،در مقایسه با فن های معمولی کوچک و مصرف انرژی بالا، شرایط هوا، فن بزرگ سقف صنعتی می تواند مدل صرفه جویی در انرژی نامیده شود، می تواند به شدت هزینه های عملیاتی شما را کاهش دهد.
اصل کار:
فن سقفی بزرگ یک سری محصولات است که به ویژه برای صرفه جویی در انرژی و بهبود محیط کار توسعه یافته است.یخچال تنها راه برای رسیدن به اثر خنک کننده و راحت نیست. مساحت یک فن می تواند با ابعاد قطر آن تعیین شود، اما هیچ ربطی به سرعت آن ندارد.هواپیمای صنعتی با قطر بزرگ و سرعت کم تمام این ویژگی ها را ترکیب می کند..
بعد از سالها تحقیق و اکتشاف با ادغام تکنولوژی پیشرفته هواپیمایی در خارج از کشور ما دای سن یک نوع باله های پروپلر با عملکرد فوق العاده ای را توسعه دادیمبا چرخش آهسته با باد مداوم و ساکت مطابقت داردحجم زیادی از جریان هوا تولید شده توسط تیغه های منحصر به فرد و بسیار کارآمد آن را به سمت پایین فشار می دهد، بنابراین یک خروجی پروپلر تقریبا کامل ساخته شده است.
آن حجم زیادی از جریان هوا را به زمین فشار می دهد، و جریان هوا در سطح بالا را به صورت افقی حرکت می دهد، بنابراین گردش هوا را ایجاد می کند.مزیت پوشش کلی زمین و گردش سه بعدی هوا است.
سرعت باد تولید شده توسط"فن بزرگ سقف صنعتی"حدود 1 تا 3 متر در ثانیه است،که کاملاً بر اساس بهترین احساس خنک شدن زمانی که جریان هوا از طریق پوست انسان عبور می کند محاسبه شده است. جریان هوا خیلی قوی باعث می شود افراد احساس تحریک شوند، احساس مستقیم تنفس شوند،سرعت بالای جریان هوا هم باعث سرگیجه می شهفقط از طريق تبخير پوست با سرعت باد مي تونه مردم رو زيبا کنه'احساس خنک شدن.

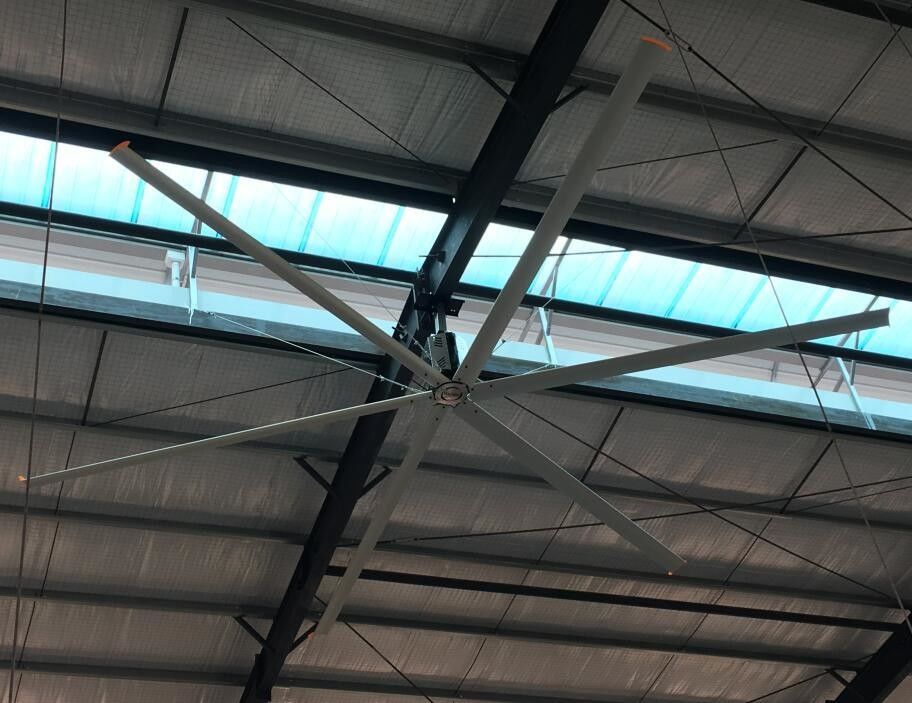

Big Size of Industrial Ceiling Fan

""دیزن""استاندارد فنی فنر سقف صنعتی
عمومی
شماره مدل ------------------------------------------------------------------DS-73
حالت عمل ---------------------------------------------------------------------------- اجرا به جلو
قطر -------------------------------------------------------------------------------------------- 24 فوت / 7.3 متر
سبک تیغه ------------------------------------------------------------------------------------ پرتو هواپیمایی
تعداد تیغه ها ---------------------------------------------------- 6
قدرت اسب اسب اسب اسب اسب اسب اسب اسب
وزن آویزان (به طور متوسط) ---------------------------------------------- 156 کیلوگرم
وزن حمل و نقل (از جمله جعبه کنترل، سخت افزار نصب) (متوسط) 186 کیلوگرم
حداکثر دی سی بی
(* مقادیر دی بی توسط آزمایش بدست آمده است. مقادیر برنامه های کاربردی / نصب خاص ممکن است متفاوت باشد.

الزامات فنی برای اجزای کلیدی
1، تیغه: تیغه فن بر اساس فن آوری آیرودینامیک طراحی شده است. آن است که از مواد فلزی آلی-Mg No.6061 ساخته شده است و از درمان حرارتی T6 عبور کرده است.سطح تیغه نیز از طریق درمان ضد خوردگی اکسیداسیون خیس شده استهر قطعه از بال شامل سه تاندون تقویت شده و دو حفره جداسازی تقویت شده، عرض 182 میلی متر، ارتفاع 23 میلی متر، نازکترین قسمت 2 میلی متر است،و ضخامت بخش منطقه اتصال 5mm است ((شکل و شبیه سازی آن در صفحات آینده نشان داده خواهد شد)) ،قوت مواد 6061 T6 که با حرارت درمان شده اند بسیار بالاتر از مواد 50XX سری AI-Mg در صنعت ما است.جدول زیر داده های مقایسه ی خواص مکانیکی را به شما نشان می دهد (برنامه ی آزمایش در قسمت زیر).

(نوع مواد آلومینیومی)	(25°C MPa) قدرت کششی	(25°C MPa) قدرت تولید	توپ 10 میلی متری 500 کیلوگرم سختی	1.6mm ((1/16in) نرخ تمدید
5052-H112	175	195	60	12
5083-H112	180	211	65	14
6061-T651	290	240	95	12

1ساختار شاسی: طراحی شاسی یکپارچه در مقایسه با مارک های دیگر دارای قدرت قوی تری است.ماشینکاری CNC و همچنین درمان ضد خوردگی.
2، موتور,برای فن های سقف صنعتی بزرگ سفارشی شده است. حامل داخلی آن مارک SKF است که از سوئد وارد شده است. ارزش سر و صدا کل تجهیزات کمتر از 60dB است.ماژول 2، مرحله خروجی، 3 ماژول، ماژول بزرگ و فرآیند خرد کردن خوب، ساختار خروجی محور تراپیز 40 میلی متری تقویت شده، مهر روغن بزرگ شده SKF از سوئد،روغن مصنوعی درجه بالا در بريتش رودستر بدون روغن و بدون تعمیر و نگهداری است، و موتور درجه عایق کلاس H آلمان را اتخاذ می کند.
3سیستم کنترل: سیستم کنترل تبدیل فرکانس بدون قطب استفاده از تایوان شیلین فرکانس تبدیل سفارشی (با گواهینامه استاندارد صنعت) ،داخل صفحه مدار استفاده می کند ضد گرد و غبار و ضد رطوبت درمان، قطع کننده هوا Schneider ساخته شده در، محافظت از بیش از حد و نشت، تصادفی قطع برق اتوماتیک و خروجی هشدار، کد هشدار تشخیص بصری از شکست مدار،ارتباط شبکه RS485 می تواند استفاده شوددسترسی به شبکه صنعتی ۴.۰، سطح حفاظت ضد EMI، گرد و غبار و ضد آب IP66.
4، قاب اصلی: Q345B فولاد ساختاری با قدرت بالا با لیزر - خم کردن - جوش کامل - اسپری پلاستیکی و جلوگیری از زنگ درمان می شود.سپر استفاده می کند از مواد فولاد ضد زنگ طراحی سوراخ راهنمای تبعید گرما برای جلوگیری از موتور از گرم شدن بیش از حد، قسمت بالا از طراحی سوراخ ردیف استفاده می کند (طراحی سوراخ کمر دارای عملکرد ضد لغزش نیست) نصب قابل تنظیم،قسمت پایین از مفصل عمودی دو طرفه قابل تنظیم افقی جهانی استفاده می کند (فقط تنظیم یک طرفه می تواند سطح را در صنعت به طور کامل تنظیم نکند)طراحی ساختاری دستگاه تداخل و ضد سقوط

5. اجزای ایمنی: تمام پیچ های اتصال است پیچ های قدرت بالا بالاتر از 8.8 درجه، مغز ضد لغزش قدرت بالا، ضد گلو گسل ضد گسل، ضد گسل پیچ کشش ثابت فن,بخشی از ساختار از بولت های فولاد آلیاژ با چسب نخ محکم استفاده می کند، 4 تکه کابل سیم 8 میلی متری ضد زنگ پلاستیکی، به علاوه حلقه ضد سقوط نصب شده است.

عملکرد (در حداکثر سرعت)
جابجایی (fwd، بستن پایین) ---------- 14800 CMM ((m3/min)
حداکثر سرعت 50 دور در دقیقه
مصرف برق @ حداکثر سرعت ----------------------- 1.5 kW
بهره وری @ 100% حداکثر سرعت ------------------------------------ 8.53CMM/ وات
حداکثر ناحیه موثر(با توجه به ارتفاع مختلف نصب و همچنین زیر موانع متفاوت است)---- 600 تا 1400 متر مربع
فاصله صنعتي معمول ---------------------------------------------12-40 متر

نصب سخت افزار
نصب استاندارد
کلیمپ I-Beam جهانی با مفصل چرخش و 250mm Drop
چسب گلوام (اختیاری) براکت با مفصل چرخش و 200MM Drop

افزونه های اضافی قطره (پویو)
موتور
موتور چرخ دنده --------------------------------------------------- CV40-30-1500
ساختار ناقل ----------------------------------------------- ناقل حمل سنگین SKF
طول عمر طراحی 12 سال
HP ------------------------------------------------------------ 2 / 1.5 kW
دمای عملیاتی محیط ------ -20 درجه سانتیگراد تا +40 درجه سانتیگراد
کلاس عایق بندی H
کلاس حفاظت IP 55
وضعیت کار S 1
فاکتور خدمات 0.8/0.78
جعبه گیربکس
نوع ---------------------------------------------------- دو مرحله ای
مدت زمان استفاده روغن روان کننده ماشین آلات مصنوعی، بدون نگهداری
پانل کنترل موتور (MCP)
قدرت استاندارد و حداکثر آمپر مصرف ---------220V AC 2Ø (16A) OR 380 AC 3Ø (20A)
چراغ نشان دهنده قدرت _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
فیلتر خط RF
بازکن هوا شنایدر 220V1Ø16A 380V3Ø16A
کابل VFD موتور درایو -----------------RVV1*
مبدل فرکانس
کنترل کننده فرکانس بدون قطب,(1.5 کیلو وات) 380 ولت/220 ولت
اجزای ایمنی
پیچ چرخ چرخ
ساختار ضد سقوط مکانیکی
کابل فولادی پوشش پلاستیکی
پیوندهای نگهدارنده تیغه (6) ، کابل ایمنی، سیم های مردانه (فقط نصب سقف)
پیچ های قوی و مغز های ضد لغزش 8 عدد8,10.9، 12.9 درجه برای ساختارهای مختلف.
تضمین
يک سال گارانتي قطعات بر موتور، تیغه، جعبه دنده و پنل کنترل

گزینه های مختلف فن سقف صنعتی به عنوان زیر است.

ولتاژ مدل ((V) قطر قدرت حداکثر سرعت حجم dB وزن درجه
Big Size of Industrial Ceiling Fan

برای اطلاعات بیشتر محصول، لطفاً با بخش فروش خارج از کشور ما تماس بگیرید.
