جزئیات محصول
محل منبع: چین
نام تجاری: daisen
گواهی: RoHS, ISO, UL, CE, SGS
شماره مدل: DS
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 1PCS
قیمت: Negotiation
جزئیات بسته بندی: چوبی
زمان تحویل: 3 روز
شرایط پرداخت: L/C، T/T، Money Gram
شماره مدل: |
DS-7.3 |
کد HS: |
841459100 |
بندر: |
گوانگژو، چین |
بسته حمل و نقل: |
بسته بندی چوبی |
گواهی: |
ISO |
مشخصات: |
قطر 7.3 متر |
علامت تجاری: |
DS |
منشاء: |
چین |
شماره مدل: |
DS-7.3 |
کد HS: |
841459100 |
بندر: |
گوانگژو، چین |
بسته حمل و نقل: |
بسته بندی چوبی |
گواهی: |
ISO |
مشخصات: |
قطر 7.3 متر |
علامت تجاری: |
DS |
منشاء: |
چین |

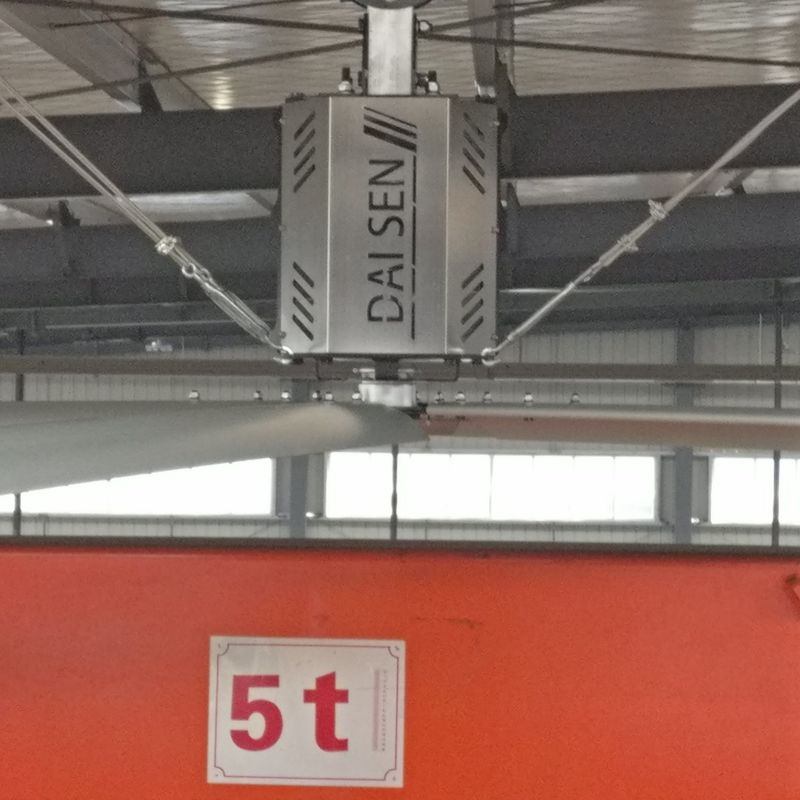

""دیزن""استاندارد فنی فنر سقف صنعتی
عمومی
شماره مدل ------------------------------------------------------------------DS-73
حالت عمل ---------------------------------------------------------------------------- اجرا به جلو
قطر -------------------------------------------------------------------------------------------- 24 فوت / 7.3 متر
سبک تیغه ------------------------------------------------------------------------------------ پرتو هواپیمایی
تعداد تیغه ها ---------------------------------------------------- 6
قدرت اسب اسب اسب اسب اسب اسب اسب اسب
وزن آویزان (به طور متوسط) ---------------------------------------------- 156 کیلوگرم
وزن حمل و نقل (از جمله جعبه کنترل، سخت افزار نصب) (متوسط) 186 کیلوگرم
حداکثر دی سی بی
(* مقادیر دی بی توسط آزمایش بدست آمده است. مقادیر برنامه های کاربردی / نصب خاص ممکن است متفاوت باشد.
الزامات فنی برای اجزای کلیدی
1، تیغه: تیغه فن بر اساس فن آوری آیرودینامیک طراحی شده است. آن است که از مواد فلزی آلی-Mg No.6061 ساخته شده است و از درمان حرارتی T6 عبور کرده است.سطح تیغه نیز از طریق درمان ضد خوردگی اکسیداسیون خیس شده استهر قطعه از بال شامل سه تاندون تقویت شده و دو حفره جداسازی تقویت شده، عرض 182 میلی متر، ارتفاع 23 میلی متر، نازکترین قسمت 2 میلی متر است،و ضخامت بخش منطقه اتصال 5mm است ((شکل و شبیه سازی آن در صفحات آینده نشان داده خواهد شد)) ،قوت مواد 6061 T6 که با حرارت درمان شده اند بسیار بالاتر از مواد 50XX سری AI-Mg در صنعت ما است.جدول زیر داده های مقایسه ی خواص مکانیکی را به شما نشان می دهد (برنامه ی آزمایش در قسمت زیر).
| (نوع مواد آلومینیومی) | (25°C MPa) قدرت کششی |
(25°C MPa) قدرت تولید |
توپ 10 میلی متری 500 کیلوگرم سختی |
1.6mm ((1/16in) نرخ تمدید |
| 5052-H112 | 175 | 195 | 60 | 12 |
| 5083-H112 | 180 | 211 | 65 | 14 |
| 6061-T651 | 290 | 240 | 95 | 12 |
عملکرد (در حداکثر سرعت)
جابجایی (fwd، بستن پایین) ---------- 14800 CMM ((m3/min)
حداکثر سرعت 50 دور در دقیقه
مصرف برق @ حداکثر سرعت ----------------------- 1.5 kW
بهره وری @ 100% حداکثر سرعت ------------------------------------ 8.53CMM/ وات
حداکثر ناحیه موثر(با توجه به ارتفاع مختلف نصب و همچنین زیر موانع متفاوت است)---- 600 تا 1400 متر مربع
فاصله صنعتي معمول ---------------------------------------------12-40 متر
نصب سخت افزار
نصب استاندارد
کلیمپ I-Beam جهانی با مفصل چرخش و 250mm Drop
چسب گلوام (اختیاری) براکت با مفصل چرخش و 200MM Drop
افزونه های اضافی قطره (پویو)
موتور
موتور چرخ دنده --------------------------------------------------- CV40-30-1500
ساختار ناقل ----------------------------------------------- ناقل حمل سنگین SKF
طول عمر طراحی 12 سال
HP ------------------------------------------------------------ 2 / 1.5 kW
دمای عملیاتی محیط ------ -20 درجه سانتیگراد تا +40 درجه سانتیگراد
کلاس عایق بندی H
کلاس حفاظت IP 55
وضعیت کار S 1
فاکتور خدمات 0.8/0.78
جعبه گیربکس
نوع ---------------------------------------------------- دو مرحله ای
مدت زمان استفاده روغن روان کننده ماشین آلات مصنوعی، بدون نگهداری
پانل کنترل موتور (MCP)
قدرت استاندارد و حداکثر آمپر مصرف ---------220V AC 2Ø (16A) OR 380 AC 3Ø (20A)
چراغ نشان دهنده قدرت _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
فیلتر خط RF
بازکن هوا شنایدر 220V1Ø16A 380V3Ø16A
کابل VFD موتور درایو -----------------RVV1*
مبدل فرکانس
کنترل کننده فرکانس بدون قطب,(1.5 کیلو وات) 380 ولت/220 ولت
اجزای ایمنی
پیچ چرخ چرخ
ساختار ضد سقوط مکانیکی
کابل فولادی پوشش پلاستیکی
پیوندهای نگهدارنده تیغه (6) ، کابل ایمنی، سیم های مردانه (فقط نصب سقف)
پیچ های قوی و مغز های ضد لغزش 8 عدد8,10.9، 12.9 درجه برای ساختارهای مختلف.
تضمین
يک سال گارانتي قطعات بر موتور، تیغه، جعبه دنده و پنل کنترل
گزینه های مختلف فن سقف صنعتی به عنوان زیر است.
ولتاژ مدل ((V) قطر قدرت حداکثر سرعت حجم dB وزن درجه
| مدل | ولتاژ | قدرت | قطر | حداکثر سرعت | حجم هوا | سر و صدا | وزن |
| DS-73 | 220 ولت/380 ولت | 1. 5KW | 7.3 متر | 50 دور در دقیقه | 792000 متر3/ساعت | < 60db | ۱۵۶ کیلوگرم |
| DS-67 | 220 ولت/380 ولت | 1. 5KW | 7.3 متر | 52 دور در دقیقه | ۶۶۰۰۰۰ متر در ساعت | < 60db | ۱۵۲ کیلوگرم |
| DS-60 | 220 ولت/380 ولت | 1. 5KW | 6.0m | 55 دور در دقیقه | 580000 متر3/ساعت | < 60db | 147 کیلوگرم |
| DS-55 | 220 ولت/380 ولت | 1. 5KW | 5.5 متر | 60 دور در دقیقه | 465000 متر3/ساعت | < 60db | ۱۴۳ کیلوگرم |
| DS-50 | 220 ولت/380 ولت | 1. 5KW | 5.0m | ۶۵ دور در دقیقه | 356000 متر3/ساعت | < 60db | 140 کیلوگرم |
| DS-73 | 220 ولت/380 ولت | 1. 4KW | 7.3 متر | 50 دور در دقیقه | 792000 متر3/ساعت | ≤40dB | ۱۴ کیلوگرم |
| DX-6T | 220 ولت/380 ولت | 1. 4KW | 6.7 متر | 52 دور در دقیقه | ۶۶۰۰۰۰ متر در ساعت | ≤40dB | 110 کیلوگرم |
| DX-60 | 220 ولت/380 ولت | 1. 2KW | 6.0m | 55 دور در دقیقه | 580000 متر3/ساعت | ≤40dB | 105 کیلوگرم |
| DX-55 | 220 ولت/380 ولت | 1. 0KW | 5.5 متر | 60 دور در دقیقه | 465000 متر3/ساعت | ≤30dB | 98 کیلوگرم |
| DX-50 | 220 ولت/380 ولت | 0.75KW | 5.0m | ۶۵ دور در دقیقه | 356000 متر3/ساعت | ≤30dB | ۷۲ کیلوگرم |
| DX-42 | 220 ولت/380 ولت | 0.5KW | 4.2 متر | 80 دور در دقیقه | ۲۶۰۰۰۰ متر در ساعت | ≤30dB | ۶۰ کیلوگرم |
| DX-36 | 220 ولت/380 ولت | 0.5KW | 3.6 متر | 100 دور در دقیقه | 180000 متر3/ساعت | ≤30dB | ۵۶ کیلوگرم |
برای اطلاعات بیشتر محصول، لطفاً با بخش فروش خارج از کشور ما تماس بگیرید.
