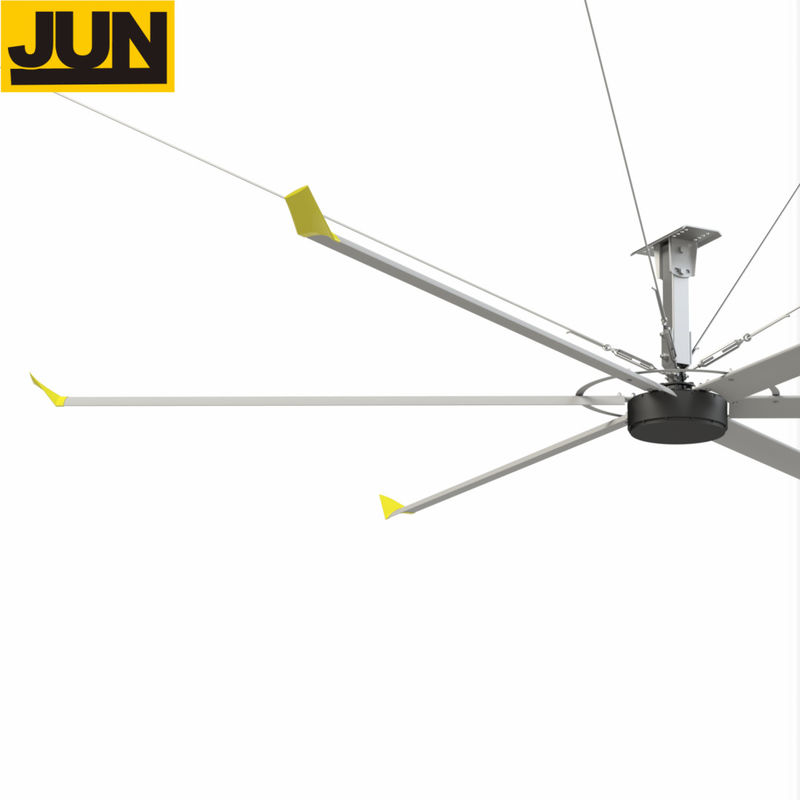

6.6m کنترل آب و هوا هواپیمای هواپیمایی حجم بالا

اصل کار:
فن سقفی بزرگ یک سری محصولات است که به ویژه برای صرفه جویی در انرژی و بهبود محیط کار توسعه یافته است.یخچال تنها راه برای رسیدن به اثر خنک کننده و راحت نیست. مساحت یک فن می تواند با ابعاد قطر آن تعیین شود، اما هیچ ربطی به سرعت آن ندارد.هواپیمای صنعتی با قطر بزرگ و سرعت کم تمام این ویژگی ها را ترکیب می کند..
بعد از سالها تحقیق و اکتشاف با ادغام تکنولوژی پیشرفته هواپیمایی در خارج از کشور ما دای سن یک نوع باله های پروپلر با عملکرد فوق العاده ای را توسعه دادیمبا چرخش آهسته با باد مداوم و ساکت مطابقت داردحجم زیادی از جریان هوا تولید شده توسط تیغه های منحصر به فرد و بسیار کارآمد آن را به سمت پایین فشار می دهد، بنابراین یک خروجی پروپلر تقریبا کامل ساخته شده است.
آن حجم زیادی از جریان هوا را به زمین فشار می دهد، و جریان هوا در سطح بالا را به صورت افقی حرکت می دهد، بنابراین گردش هوا را ایجاد می کند.مزیت پوشش کلی زمین و گردش سه بعدی هوا است.
سرعت بادی تولید شده توسط "مروارید سقف صنعتی بزرگ" حدود 1-3 متر در ثانیه است،که کاملاً بر اساس بهترین احساس خنک شدن زمانی که جریان هوا از طریق پوست انسان عبور می کند محاسبه می شود.فشار هواي زياد باعث ميشه مردم احساس عصبانييت کننداحساس مستقیم تنفس شدن، سرعت بالای جریان هوا نیز باعث سرگیجه می شود، تنها با تبخیر پوست می توان سرعت بادی را ترکیب کرد، می تواند احساس خنک شدن را در افراد زیبا کند.


استاندارد فنی فنر سقف صنعتی "DAISEN"
عمومی
شماره مدل ------------------------------------------------------------------DS-73
حالت عمل ---------------------------------------------------------------------------- اجرا به جلو
قطر -------------------------------------------------------------------------------------------- 24 فوت / 7.3 متر
سبک تیغه ------------------------------------------------------------------------------------ پرتو هواپیمایی
تعداد تیغه ها ---------------------------------------------------- 6
قدرت اسب اسب اسب اسب اسب اسب اسب اسب
وزن آویزان (به طور متوسط) ---------------------------------------------- 156 کیلوگرم
وزن حمل و نقل (از جمله جعبه کنترل، سخت افزار نصب) (متوسط) 186 کیلوگرم
حداکثر دی سی بی
* مقادیر دی بی توسط آزمایش بدست آمده است. مقادیر خاص برنامه های کاربردی / نصب ممکن است متفاوت باشد.


عملکرد (در حداکثر سرعت)
جابجایی (fwd، بستن پایین) ---------- 16800 CMM ((m3/min)
حداکثر سرعت 50 دور در دقیقه
مصرف برق @ حداکثر سرعت ----------------------- 1.5 kW
بهره وری @ 100% حداکثر سرعت ------------------------------------ 8.53CMM/ وات
حداکثر منطقه موثر ((با توجه به ارتفاع مختلف نصب و همچنین زیر موانع متفاوت است) --600-1400 m2
فاصله صنعتي معمول ---------------------------------------------12-40 متر

نصب سخت افزار
نصب استاندارد
کلیمپ I-Beam جهانی با مفصل چرخش و 250mm Drop
چسب گلوام (اختیاری) براکت با مفصل چرخش و 200MM Drop

افزونه های اضافی قطره (پویو)
موتور
موتور چرخ دنده --------------------------------------------------- CV40-30-1500
ساختار ناقل ----------------------------------------------- ناقل حمل سنگین SKF
طول عمر طراحی 12 سال
HP ------------------------------------------------------------ 2 / 1.5 kW
دمای عملیاتی محیط ------ -20 درجه سانتیگراد تا +40 درجه سانتیگراد
کلاس عایق بندی H
کلاس حفاظت IP 55
وضعیت کار S 1
فاکتور خدمات 0.8/0.78
جعبه گیربکس
نوع ---------------------------------------------------- دو مرحله ای
مدت زمان استفاده روغن روان کننده ماشین آلات مصنوعی، بدون نگهداری
پانل کنترل موتور (MCP)
قدرت استاندارد و حداکثر آمپر مصرف ---------220V AC 2Ø (16A) OR 380 AC 3Ø (20A)
چراغ نشان دهنده قدرت _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _______ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
فیلتر خط RF
بازکن هوا شنایدر 220V1Ø16A 380V3Ø16A
کابل VFD موتور درایو -----------------RVV1*
مبدل فرکانس
کنترل کننده فرکانس بدون قطب، (۱٫۵ کیلو وات)
اجزای ایمنی
پیچ چرخ چرخ
ساختار ضد سقوط مکانیکی
کابل فولادی پوشش پلاستیکی
پیوندهای نگهدارنده تیغه (6) ، کابل ایمنی، سیم های مردانه (فقط نصب سقف)
پیچ های قوی و مغز های ضد لغزش 8 عدد8,10.9، 12.9 درجه برای ساختارهای مختلف.
تضمین
يک سال گارانتي قطعات بر موتور، تیغه، جعبه دنده و پنل کنترل

★دستگاه راننده

★اجزای ساختاری

مقایسه سه روش خنک کننده در کارخانه 1000 متر مربع

مصرف انرژی فن سقف صنعتی بزرگ حدود 1 / 50 از تهویه مطبوع مرکزی و 1 / 10 از فن دیواری صنعتی سنتی است

***جای مناسب نصب: هر ساختاری به اندازه کافی بالا از کارخانه، ورزش مرکز، تدارکات محل،کارگاه تعمیر خودرو،سپر مارکت، فرودگاه،کارگاه بسته بندی،صنعت پرورش حیوانات،هر نوع سالن و همچنین مرکز تناسب اندام و غیره.
*** ارتفاع نصب: محصولات سری "Fengshen" برای ارتفاع 6 متر تا 20 متر.
محصولات سری "فنگکسینگ" برای ارتفاع 3 تا 6 متر.
*** راه حل برای سه نوع اصلی از سازه های نصب مانند تصاویر بالا.

انواع مختلفی از سازه های ساختمان وجود دارد. ما روش های نصب سه سازه رایج را به شما ارائه می دهیم (شکل سمت راست):


برنامه های کاربردی معمولی مشتری
